Ширина экструзии это параметр который отражает реальную конечную ширину выдавливаемой линии пластика. Обычно он равен размеру сопла +20% (данные взяты из настроек слайсера Simplify3D) но качественная печать требует точной установки данного параметра. Так как реальная ширина экструзии зависит от многих факторов желательно калибровать ее для каждого вашего профиля печати и проводить калибровку при смене сопла. Если вы к примеру установили сопло 0.3 мм это не гарантирует того что реальное отверстие будет соответствовать данному размеру, технология производства сопел не идеальна и может допускать изменения размера, так же со временем (особенно при печати абразивными материалами) диаметр сопла увеличивается. Ширина экструзии это управляющий параметр, при установке толщины используемого сопла вы по сути косвенно устанавливаете именно ширину экструзии.
Название данной настройки в разных слайсерах:
- Simplify3D - Extrusion Width
- Cura - Line Width
Проведение тестирования
1 - Скачать модель тестового куба, нарезать ее для печати с использованием вашего профиля для слайсера с такими параметрами:
- Количество слоев крышки - 0
- Количество слоев дня - 1
- Количество стенок - 1
- Заполнение - 0%

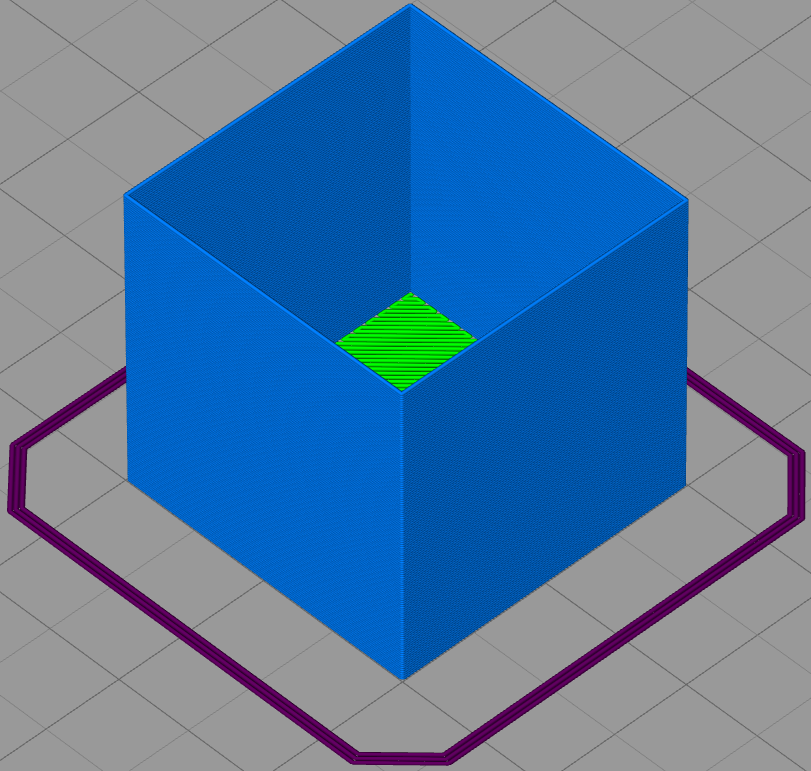

По сути мы получим пустой куб без крышки, он и будет объектом наших измерений.
![image_[2].png](/extrusion/image_%5B2%5D.png)

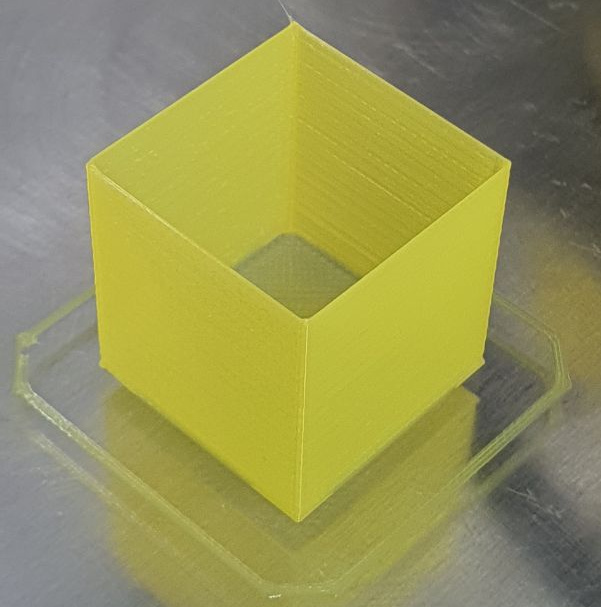

2 - Печать модели. При печати должны отсутствовать наплывы\потеки пластика на стенках, а так же геометрические искажения.

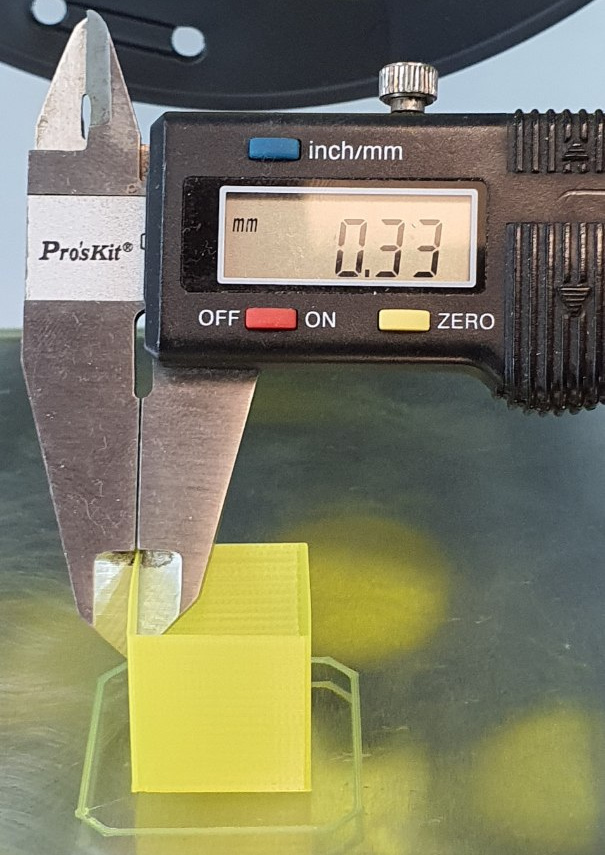

3- С помощью штангенциркуля измеряем толщину всех четырех стен куба и находим среднее значение, данное значение и будет искомым Extrusion Width. В нашем случае было использовано сопло с диаметром 0.3 и толщина стен куба получилась 0.32мм (сопло новое и довольно качественное).
Итог:
Если использовать автоматическое определение ширины экструзии в Simplify3D то при использовании сопла 0.3 мм она будет ровняться 0.36, на деле же ширина экструзии получается 0.32 к тому же чаще всего желательно устанавливать в слайсере ширину чуть ниже реальной (в моем случае 0.3 будет достаточно). Получается если мы будем использовать значения по умолчанию мы получим зазор в 0.5мм что может плохо сказаться на печати.
Поздравляю !
Теперь ваш экструдер будет работать точно и позволит добиться еще больших успехов в печати !
@LiS92
